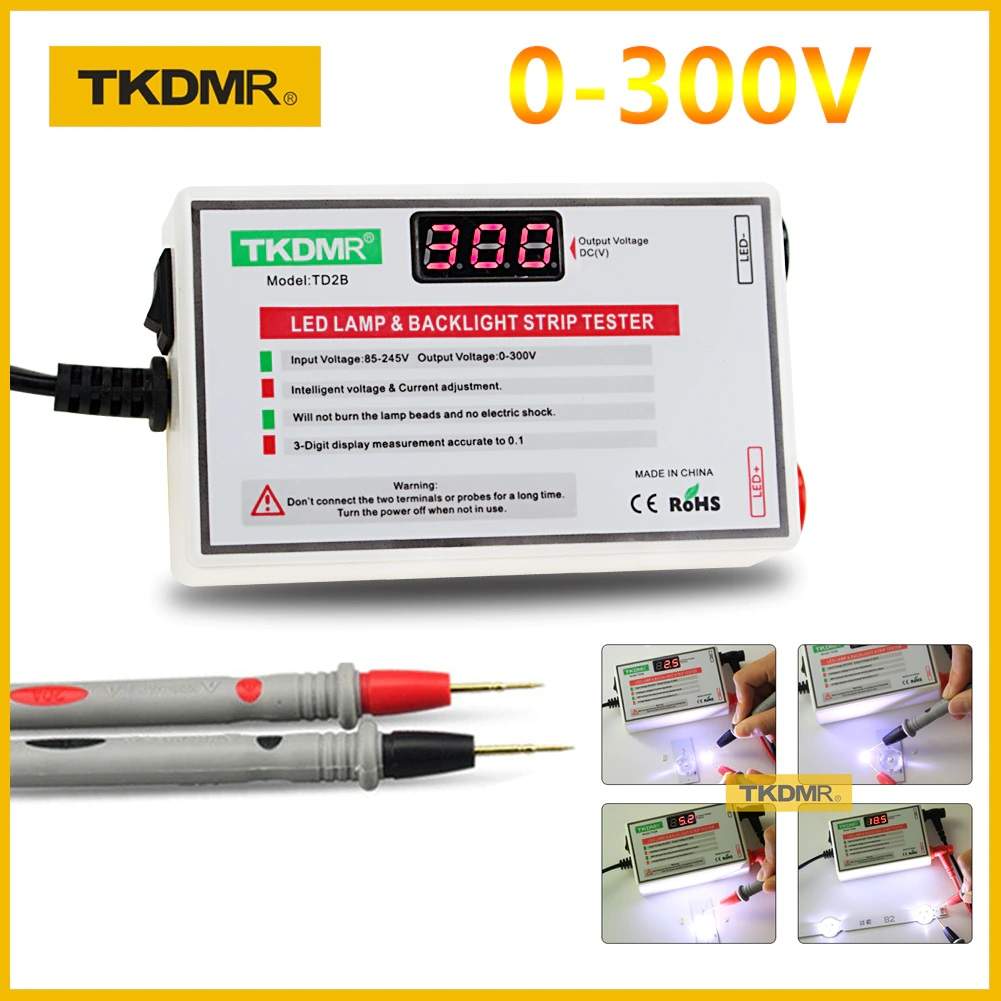

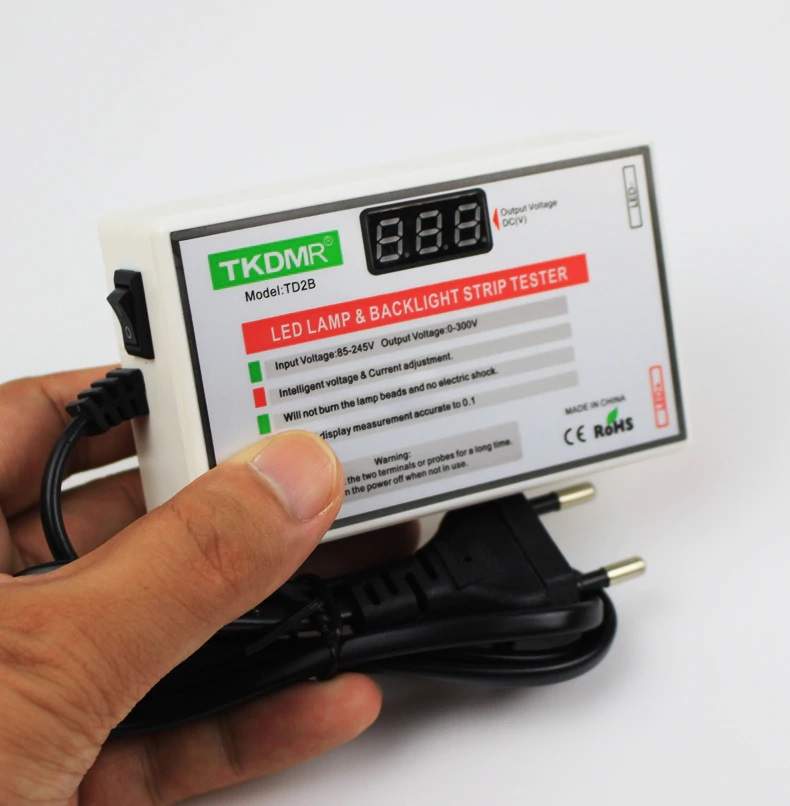

TKDMR LED TELEVİZYONLAR İÇİN LED TEST CİHAZI, 0-300 VOLT DİJİTAL GÖSTERGELİ, PROFESYONEL BACKLIGHT TESTER
Ürün Kodu : JPN-LEDTESTER-TKDMR*2B-1369         Yorumlar (0)        Yorum Ekle
420.89 TL   Kdv Dahil
ÜRÜN PROFESYONEL LED TEST CİHAZIDIR.
PROFESYONEL ELEKTRONİK TEST EKİPMANLARI ÜRETİCİSİ TKDMR MARKA BİR ÜRÜNDÜR.
İÇERİSİNDE GERÇEK LED DRİVER TEST SÜRÜCÜ DEVRESİ VARDIR , RESİMDE GÖRÜLMEKTEDİR.
0-300 VOLT ARASI VOLTAJI OTOMATİK OLARAK AYARLAMAKTADIR , İSTER TEK LED İSTER 100LED AYNI ANDA DENENMEKTEDİR.
AKIMI VE VOLTAJI OTOMATİK AYARLAMA ŞEÇENEĞİ İLE DÜŞÜK VEYA YÜKSEK AKIM ÇIKIŞ KONTRÖLÜ YAPILABİLMEKTEDİR.
ÜZERİNDE BAĞLANAN LEDİN ÇEKTİĞİ VOLTAJI GÖSTEREBİLEN 3 KADEMELİ DİJİTAL GÖSTERGE MEVCUTTUR.
ÜRÜN YANINDA İNÇE UÇLU PROB VERİLMEKTEDİR.
Tkdmr LED Tv Backlight Universal Test Cihazı Çıkış 0-300V

Lütfen dikkat: giriş voltajı voltajı: 85-265V uluslararası genel

Bu yüzden de 110V-220V olabilir!



1. Genel bakış



TD2B LED TV arkaplan ışığı test cihazı, izolasyon anahtarı güç kaynağı, sabit akım devresi, akım kontrol devresi ve LED dijital voltaj ekran sisteminden oluşan bir ışık kaynağı güç kaynağıdır.



2. Özellikleri



1) voltaj çıkışı: 0-300V DC ( TD2B)

2) akım çıkışı: curren ma (başlangıç curren)0-30mA ( TD2B)

3) voltaj girişi: 85V-245V AC 50/60HZ

4) güç girişi: <20VA

5) sıcaklık: 20-40 ℃



3. Talimatlar



1) güç kaynağını takın, voltaj yaklaşık 156V(TD2B) gösterir ve birkaç saniye sonra yaklaşık 300V(TD2B) yükselir.



2) test ederken, sırasıyla LED ight anot ve katot dokunmak için kırmızı ve siyah kalem kullanın. Işık, hafif parlaklıktan yüksek parlaklığa kademeli olarak (3-5s) otomatik olarak değişecek ve daha sonra stabilize edilecektir. Voltaj göstergesi, o anda ışığın çalışma voltajıdır



4. Ekranı sökmeden Test yöntemi



Ekranı aydınlatmak için en az üç gereksinim karşılanmalıdır: A. Arka ışık açık, B. Ekrana güç kaynağı, C. Ekrana sinyal kaynağı. Aksi halde, ışığı ekrandan göremiyoruz ya da çok karanlık.



(1) sabit akım plakasının ve ışık çubuğunun arayüz soketlerini çıkarın.

(2) test cihazının kırmızı ve siyah kalemlerini, LED ışık çubuğunun arayüzünün anot ve katotuna yerleştirin.

(3) TV güç kaynağını açın ve tv'yi normal olarak açın (sabit akım plakası hariç), şu anda, ışık çubuğu, LCD ise, ana kart ve mantık kurulu tüm normal çalışır, normal görüntüler ekrandan görülebilir. Parlaklık normal parlaklıktan daha düşük olabilir Orijinal TV setinin. Test cihazının çıkış akımı, TV setlerinin her boyutunda LED arka ışık çubuklarına uyum sağlayacaktır. Böylece parlaklık, normal olan orijinal TV setinin bire bir sabit akım plakasına kıyasla nispeten daha düşüktür. Fenomen.



5. Test ipuçları



1) TV için birden fazla arka ışık grubu vardır, her grubun voltajlarını karşılaştırın, voltaj farkı 3V veya 3% 'den fazla ise, ışık çubuğunun bazı sorunları olduğu anlamına gelir.



2) TV için sadece bir arka ışık grubu vardır, aynı modelin iyi ışık çubuğu ile de karşılaştırılabilir, işık çubuğunun voltajı karşılaştırarak iyi olup olmadığına karar vermek.



3) Stabilivolt tüpünün sabit voltaj değerini test etme: kırmızı kalemi diyotun katotu ve anot ile siyah kalem ile bağlayın, voltmeter metrede görüntülenen voltaj değeri Stabilivolt tüpünün sabit voltaj değeri. (voltaj hatası 5% içinde normaldir), yukarıdaki stabilivolt tüpünün şiddetli ısınmasını önlemek için test süresini 3S içinde kontrol eder. 20v.



4) gerilim göstergesi, test ederken voltaj göstergesi değişmezse, açık devrede yaklaşık 300V(TD2B) olmalıdır. test ettiğimiz LED açık devrede veya kötü temas eden problarda demektir.



5) test ederken, test edilen ışık çubuğunun veya lamba boncuk kısa devrelerinin gösterileceğini belirten voltaj = 00.0, aynı zamanda iki proba dokunduğunda 00.0V gösterecektir.



6) tek LED boncuk test ederken, gerilim ekran daha düşük 2V ve LED boncuk çalışmıyor, LED boncuk elektrik kaçağı mevcut olabilir.



7) elektrik bağlantısı olmayan iki konuyu test ederken, görüntülenen voltaj açık devre voltajından daha düşükse, test edilen iki konu arasında elektrik kaçağı olduğunu gösterir.



1) ürünler, giriş, yüksek sıcaklık, su hasarı düşüşü ve kırılması, mekanik hasar ve korozyon gibi aşırı voltaj gibi insan yapımı hasara veya kazara hasara sahiptir.





Ürünü özelleştirmeniz gerekiyorsa, gereksinimlerinizi de karşılayabiliriz.

Müşteri 12V DC girişini yaptı ve ayrıca 50VDC çıkışına sahip

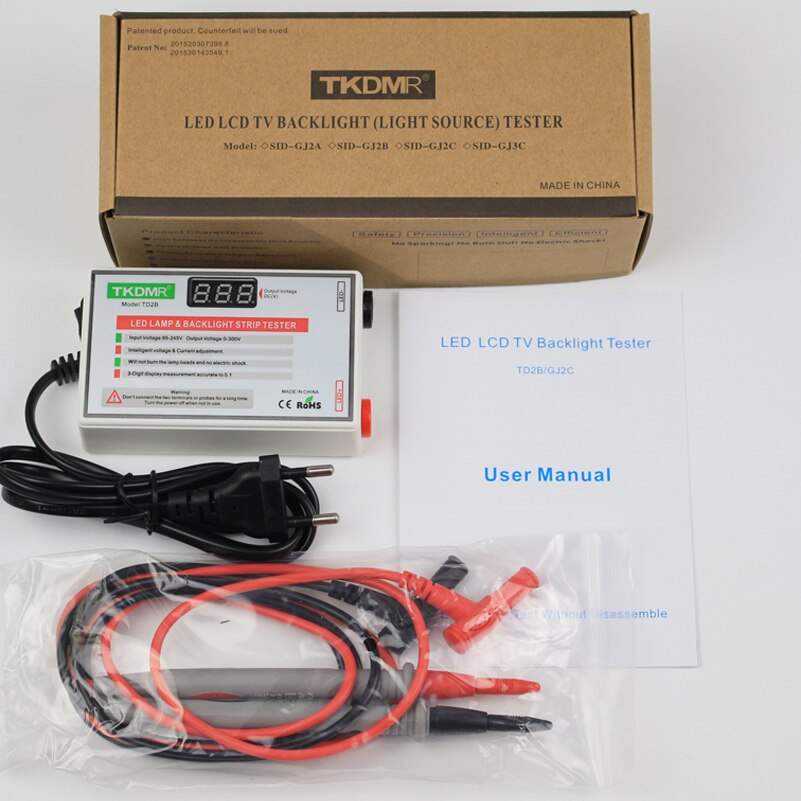

Paket şunlardır:

1x test cihazı

1x 20A test probu

1x güç hattı
