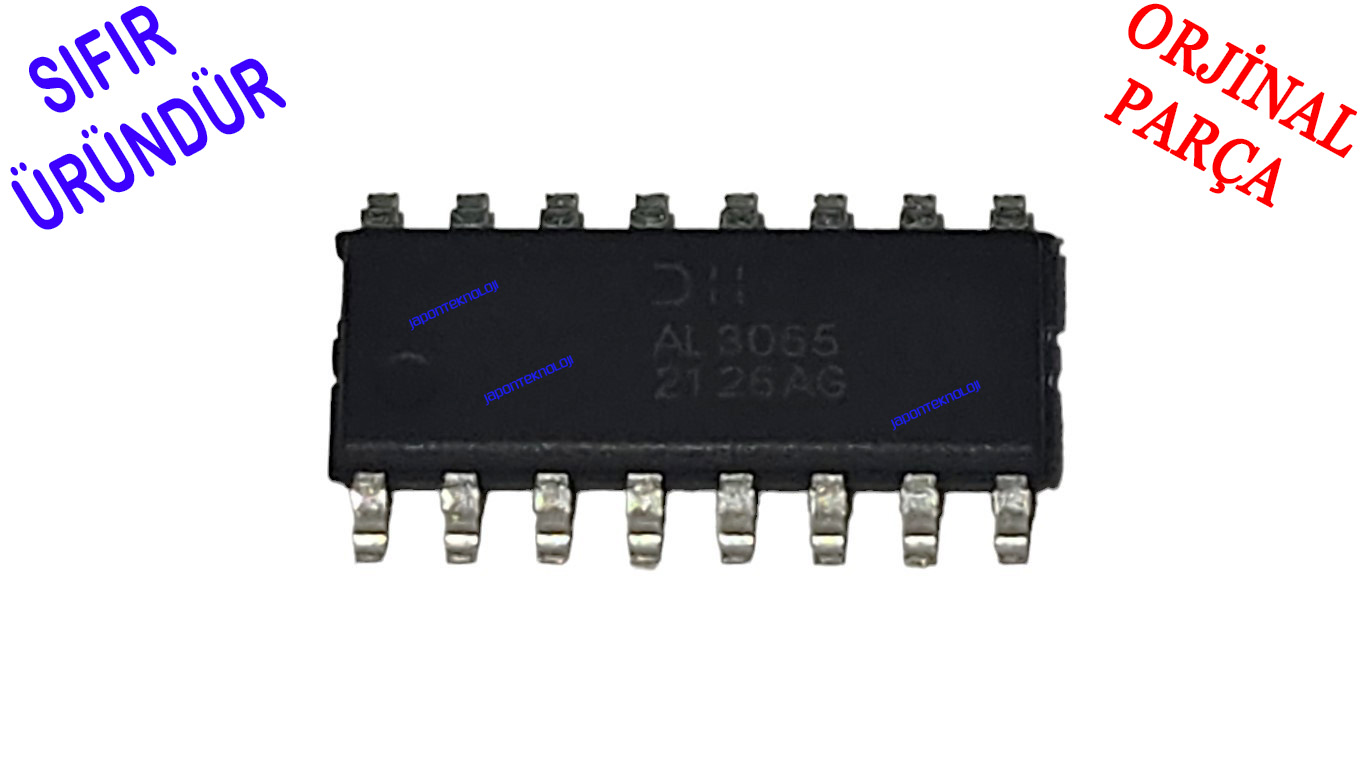

AL3065, LED DRIVER, IC , ENTEGRE, AL3065S16-13, FOUR-CHANNEL CURRENT SOURCE BOOST LED DRIVER

Açıklama
AL3065, WLED arka ışık uygulamaları için yüksek verimli 4 kanallı bir güçlendirme denetleyicisidir.
4,5V ila 33V arasında değişen geniş bir giriş voltajında ​​çalışır. 4 kanalın akımı, harici bir dirençle 20mA'den 400mA'ya kadar basit bir şekilde programlanır.
Herhangi bir kanal arasındaki mevcut eşleşme ±%1,5'tir (tipik).
Çalışma frekansı 0,1MHz ila 1MHz arasında ayarlanabilir.
AL3065 üç karartma modunu destekleyebilir: doğrudan PWM karartma, PWM'den analog karartmaya ve DC'den analog karartmaya.
Sağlam koruma özellikleri arasında döngü döngü akım limiti, yumuşak başlatma, UVLO, programlanabilir OVP, OTP, açık/kısa LED koruması, Schottky Diyot Kısa ve Açık Koruma, İndüktör Kısa Devre Koruması ve VOUT Kısa koruma bulunur. IC, SO olarak mevcuttur -16 paket.Özellikler*:Giriş Voltaj Aralığı: 4,5V ila 33V×Paralel olarak 4 Diziye kadar sürücüler, Dizi başına 250mA, 400mA Darbe Akımı±%3 Akım HassasiyetiDüşük BOM Maliyeti için Düşük Dalgalanma×4KV HBM ESD Sınıfı×Yüksek Güvenlik Testi için Gerilim Pimleri CS ve OVP, Doğrudan PWM Karartmayı, PWM'den Analog Karartmayı ve DC'den Analog Karartmayı Destekler. Koruma Yerleşik OCP, OVP, OTP, UVLO, VOUTKısa/Schottky Diyot Açık Koruması Tamamen Kurşunsuz ve Tamamen RoHS Uyumlu (Not 1 ve 2) Halojen ve Antimon İçermez. “Yeşil” Cihaz (Not 3)
